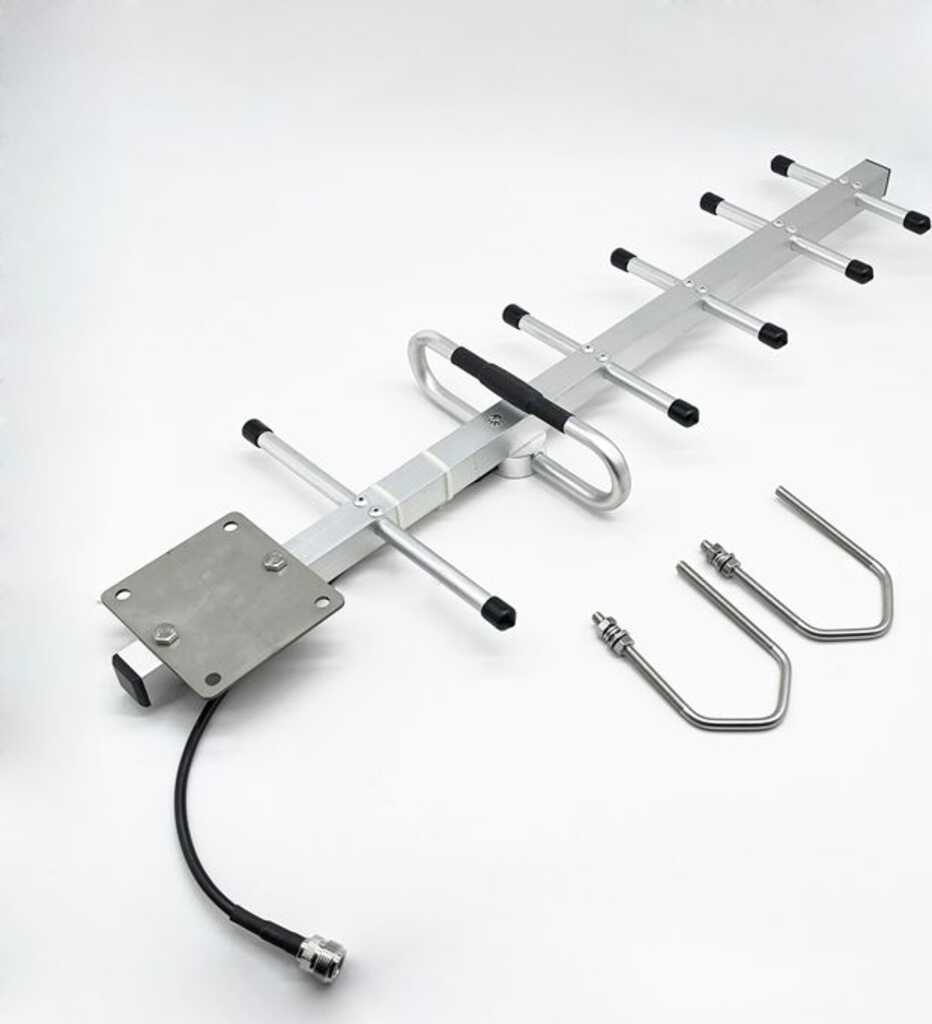

ALLNET Antenne 868MHz 14dbi Antenne (N-Female) YAGI
Lieferzeiten von mehr als einer Woche sind zu erwarten.
keine Angabe einer genauen Lieferzeit möglich
860~896MHz Yagi Antenne 6 Elements Gewinn: 10dbi (Mehr Details siehe Tabelle) Abstrahlwinkel: 73°/55° (Mehr Details siehe Tabelle) Impedance: 50 Ohm VSWR: <=1.4 Anschluss: N-Type Female (passende Anschlußkabel finden Sie im Zubehör) Abmessung: Länge = 582x202x55mm Windspeed: 200km/h Temperatur: -45°C ~ +75°C Montage: Mastmontage Verpackungsinhalt: Antenne und Montagezubehör Ideal für LoRA / Helium Network / Helium Miner / IoT Endgeräte / 868MHz Systeme etc.
Info: Aufgrund von Größe und Beschaffenheit muss dieser Artikel seperat versendet werden.
keine Ergebisse
Beschreibung
ALLNET Antenne 868MHz 14dbi Antenne (N-Female) YAGI
Highlights:
- 860896MHz Yagi Antenne 14 Elements
- Gewinn: 14dbi Mehr Details siehe Tabelle
- Abstrahlwinkel: 33/30 Mehr Details siehe Tabelle
- Impedance: 50 Ohm
- VSWR: <=1.4
- Anschluss: N-Type Female passende Anschlusskabel finden Sie im Zubehör
- Abmessung: Länge = 1297x202x55mm
- Windspeed: 200km/h
- Temperatur: -45C+75C
- Montage: Mastmontage
- Verpackungsinhalt: Antenne und Montagezubehör
- Ideal für LoRA / Helium Network / Helium Miner / IoT Endgeräte / 868MHz Systeme etc.
Yagi-Antennen gehören zu den Längsstrahlern und verwenden strahlungserregte Elemente. Yagi-Antennen bestehen aus einer Gruppe von aktiven und passiven parasitären Elementen, welche durch gegenseitige Mitkopplung ein gemeinsames stark ausgeprägtes Richtdiagramm erzeugen. Sie bestehen aus oft nur einem gespeisten Element mit einer Anzahl von parasitär strahlungsgespeisten Elementen.
Robuste Konstruktion Hohe Verstärkung für hervorragende Punkt-zu-Punkt-Übertragung. Enge Abstrahlbreite und hohes F/B-Verhältnis minimieren Störungen durch andere Systeme
Technical Details:
| Model | ANT-868-10dbi-Yagi | ANT-868-12.5dbi-Yagi | ANT-868-14dbi-Yagi |
| Electrical Specification | WideBand: 806-896MHz | ||
| Polarization | Vertical Polarized / Horizontal Polarized | ||
| Max Gain | 10dbi | 12.5dbi | 14dbi |
| H Beamwidth -3dB, V-Pol | 737 | 425 | 335 |
| E Beamwidth | 555 | 393 | 305 |
| VSWR | <1.4 | ||
| Nominal Impedance | 50 ohm | ||
| F/B Ratio | >15dB | >17dB | >20dB |
| Max Power | 100watts | ||
| Mechanical Specification | |||
| Connector | N-Female | ||
| Radome | Fiberglass, Dia 20mm | ||
| Color | White/Grey | ||
| Dimension | 58220255mm | 94120255mm | 129720255mm |
| Weight incl Mount Kit | 0.7kg | 0.9kg | 1.2kg |
| Max windload | 200km/h, 125mph | ||
| Working Temperature Range | -45C to +75C | ||
| Storage Temperature | -50C to +75C | ||
Antenna Test Data:
Mechanical Dimmension:
