Intel Sockel 1200

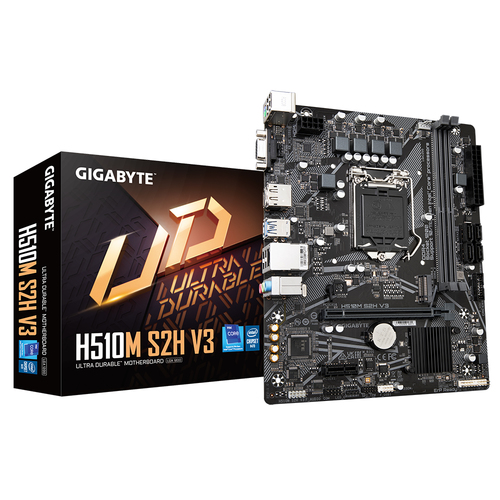

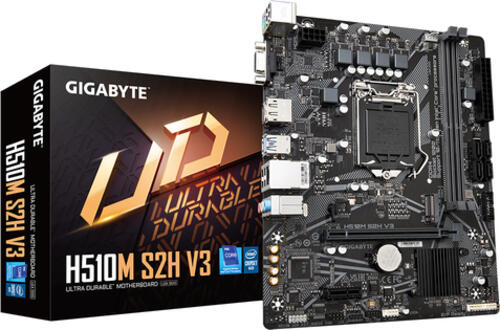

GIGABYTE H510M S2H V3. Prozessorhersteller: Intel, Prozessorsockel: LGA 1200 (Socket H5), Kompatible Prozessoren: Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium. Unterstützte Arbeitsspeicher: DDR4-SDRAM, RAM-Speicher maximal: 64 GB, Arbeitsspeicher Typ: DIMM. Unterstützte Speicherlaufwerk-Schnittstellen: M.2, PCI Express 3.0, SATA III, Unterstützte Speicherlaufwerke: HDD & SSD. Maximale Auflösung: 4096 x 2304 Pixel. USB-Stecker: USB Typ-A

GIGABYTE H510M H V2. Prozessorhersteller: Intel, Prozessorsockel: LGA 1200 (Socket H5), Kompatible Prozessoren: Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium. Unterstützte Arbeitsspeicher: DDR4-SDRAM, RAM-Speicher maximal: 64 GB, Arbeitsspeicher Typ: DIMM. Unterstützte Speicherlaufwerk-Schnittstellen: M.2, PCI Express 3.0, SATA III, Unterstützte Speicherlaufwerke: HDD & SSD. Maximale Auflösung: 4096 x 2304 Pixel. USB-Stecker: USB Typ-A

• Formfaktor: µATX
• Sockel: Intel 1200 (LGA1200)
• Chipsatz: Intel H510
• RAM-Slots: 2x DDR4 DIMM, Dual Channel, UDIMM (Non-ECC), max. 64GB (UDIMM)
• RAM-Taktfrequenz nativ: DDR4-3200
ECC-Unterstützung: nein
Anschlüsse extern: 1x VGA (iGPU), 1x HDMI 2.0b (iGPU), 2x USB-A 3.0 (5Gb/s), 4x USB-A 2.0 (480Mb/s), 1x RJ-45 1Gb LAN (Intel I219-V), 3x 3.5mm Klinke (Realtek ALC897), 1x PS/2 Combo
PCIe-Slots: 1x PCIe 4.0 x16, 1x PCIe 3.0 x1
M.2-Slots: 1x M.2/M-Key (PCIe 3.0 x4/SATA, 2280/2260/2242)
Sonstige Schnittstellen: 4x SATA 6Gb/s (H510)
Anschlüsse intern - USB: 1x USB 3.0 Header 20-Pin (5Gb/s, 2x USB-A 3.0), 1x USB 2.0 Header 9-Pin (480Mb/s, 2x USB-A 2.0)
Anschlüsse intern - sonstige: 1x seriell-Header, 1x S/PDIF-Header, 1x TPM-Header, 1x Speaker-Header, 1x COM Debug-Header
Anschlüsse intern - Kühlung: 1x CPU-Lüfter 4-Pin, 1x Lüfter 4-Pin
Anschlüsse intern - Stromversorgung: 1x 24-Pin ATX, 1x 8-Pin EPS12V
Anschlüsse intern - Beleuchtung: 1x 4-Pin RGB (+12V/G/R/B, max. 3A)
Audio: Realtek ALC897
Grafik: iGPU
VRM-Design: 6+1, 7 virtuelle CPU-Phasen (6+1), 7 reale CPU-Phasen (6+1)
MOSFETs VCORE: 6x 58A SiRA14DP/SiRA12DP (High-/Low-Side)
MOSFETs SOC/VCCGT: 1x 58A SiRA14DP/2x SiRA12DP (High-/Low-Side)
PWM-Controller: ASP1900B (NCP81610, max. 8 Phasen)
BIOS: 1x 16MB (128Mb)
Audio+solid capacitors
weitere Informationen

• Formfaktor: µATX
• Sockel: Intel 1200 (LGA1200)
• Chipsatz: Intel H470
• RAM-Slots: 2x DDR4 DIMM, Dual Channel, UDIMM (Non-ECC), max. 64GB (UDIMM)
• RAM-Taktfrequenz nativ: DDR4-3200
ECC-Unterstützung: nein
Anschlüsse extern: 1x VGA (iGPU), 1x HDMI 2.1 (iGPU), 1x DisplayPort 1.4a (iGPU), 4x USB-A 3.0 (5Gb/s), 2x USB-A 2.0 (480Mb/s), 1x RJ-45 LAN (1GBase-T, Realtek RTL8111H), 3x 3.5mm Klinke (Realtek ALC897), 1x PS/2 Tastatur, 1x PS/2 Maus
PCIe-Slots: 1x PCIe 4.0 x16, 2x PCIe 3.0 x1
M.2-Slots: 1x M.2/M-Key (PCIe 3.0 x4/SATA, 2280/2260/2242)
Sonstige Schnittstellen: 4x SATA 6Gb/s (H470)
Anschlüsse intern - USB: 1x USB 3.0 Header 20-Pin (5Gb/s, 2x USB-A 3.0), 2x USB 2.0 Header 9-Pin (480Mb/s, 4x USB-A 2.0), 1x USB-A 2.0 (480Mb/s)
Anschlüsse intern - sonstige: 1x seriell-Header, 1x S/PDIF-Header, 1x TPM-Header, 1x Speaker-Header, 1x COM Debug-Header
Anschlüsse intern - Kühlung: 1x CPU-Lüfter 4-Pin, 2x Lüfter 4-Pin
Anschlüsse intern - Stromversorgung: 1x 24-Pin ATX, 1x 8-Pin EPS12V
Anschlüsse intern - Beleuchtung: 2x 4-Pin RGB (+12V/G/R/B, max. 3A), 2x 3-Pin ARGB (+5V/DATA/GND, max. 3A, ASUS Gen2)
Audio: Realtek ALC897
Grafik: iGPU
RAID-Level: 0/1/5/10 (H470)
VRM-Design: 6+1, 7 virtuelle CPU-Phasen (6+1)
MOSFETs VCORE: 6x
MOSFETs SOC/VCCGT: 1x
PWM-Controller: ASP1400CTB (RT3607CE, max. 7 Phasen)
BIOS: 1x 16MB (128Mb)
Audio+solid capacitors, 1x M.2-Passivkühler
weitere Informationen

• Formfaktor: µATX
• Sockel: Intel 1200 (LGA1200)
• Chipsatz: Intel H470
• RAM-Slots: 2x DDR4 DIMM, Dual Channel, UDIMM (Non-ECC), max. 64GB (UDIMM)
• RAM-Taktfrequenz nativ: DDR4-3200
ECC-Unterstützung: nein
Anschlüsse extern: 1x VGA (iGPU), 1x HDMI 2.0b (iGPU), 4x USB-A 3.0 (5Gb/s), 2x USB-A 2.0 (480Mb/s), 1x RJ-45 1Gb LAN (Realtek), 3x 3.5mm Klinke (Realtek ALC897), 1x PS/2 Combo
PCIe-Slots: 1x PCIe 4.0 x16, 1x PCIe 3.0 x1
M.2-Slots: 1x M.2/M-Key (PCIe 3.0 x4/SATA, 2280/2260/2242)
Sonstige Schnittstellen: 4x SATA 6Gb/s (H470)
Anschlüsse intern - USB: 1x USB 3.0 Header 20-Pin (5Gb/s, 2x USB 3.0), 2x USB 2.0 Header 9-Pin (480Mb/s, 4x USB 2.0)
Anschlüsse intern - sonstige: 1x seriell-Header, 1x S/PDIF-Header, 1x TPM-Header, 1x Speaker-Header, 1x COM Debug-Header
Anschlüsse intern - Kühlung: 1x CPU-Lüfter 4-Pin, 1x Lüfter 4-Pin
Anschlüsse intern - Stromversorgung: 1x 24-Pin ATX, 1x 8-Pin EPS12V
Anschlüsse intern - Beleuchtung: 1x 4-Pin RGB (+12V/G/R/B, max. 3A)
Audio: Realtek ALC897
Grafik: iGPU
RAID-Level: 0/1/5/10
VRM-Design: 6+1, 7 virtuelle CPU-Phasen (6+1), 7 reale CPU-Phasen (6+1)
MOSFETs VCORE: 6x 58A SiRA14DP/SiRA12DP (High-/Low-Side)
MOSFETs SOC/VCCGT: 1x 58A SiRA14DP/2x SiRA12DP (High-/Low-Side)
PWM-Controller: ASP1900B (NCP81610, max. 8 Phasen)
BIOS: 1x 16MB (128Mb)
Audio+solid capacitors
weitere Informationen
