Intel Sockel 3647

• Formfaktor: ATX
• Sockel: Intel 3647 (Narrow-ILM)
• Chipsatz: Intel C621
• Erweiterungsslots: 2x PCIe 3.0 x16 (x8), 5x PCIe 3.0 x8 (4x x8, 1x x4), 1x M.2/M-Key (PCIe 3.0 x4/SATA, 22110/2280)
• Anschlüsse extern: 1x VGA (AST2500), 2x USB-A 3.0 (5Gb/s), 2x USB-A 2.0 (480Mb/s), 2x Gb LAN (Intel I210-AT), 1x seriell, 1x Management-Port (RJ-45)
Anschlüsse intern: 1x USB 3.0 Header (5Gb/s, 2x USB 3.0), 1x USB-A 3.0 Buchse (5Gb/s), 3x USB 2.0 Header (480Mb/s, 6x USB 2.0), 8x SATA 6Gb/s (C621), 1x seriell, 1x TPM-Header
Grafik: ASPEED AST2500 - Onboard
RAID-Level: 0/1/5/10 (C621)
All solid capacitors, IPMI 2.0
weitere Informationen

• Formfaktor: E-ATX (SSI EEB)
• Sockel: 2x Intel 3647 (Narrow-ILM), shadowed Layout
• Chipsatz: Intel C622
• Erweiterungsslots: 4x PCIe 3.0 x16, 2x PCIe 3.0 x8, 1x M.2/M-Key (PCIe 3.0 x4, 22110/2280/2260), 2x OCuLink SFF-8611 (PCIe 3.0 x4), 3x Mini SAS SFF-8087 (SATA)
• Anschlüsse extern: 1x VGA (AST2500), 2x USB-A 3.0 (5Gb/s), 2x USB-A 2.0 (480Mb/s), 2x 10GBase-T (Intel X557-AT2), 1x seriell, 1x Management-Port (RJ-45)
Anschlüsse intern: 1x USB 3.0 Header (5Gb/s, 2x USB 3.0), 1x USB-A 3.0 Buchse (5Gb/s), 1x USB 2.0 Header (480Mb/s, 2x USB 2.0), 2x SATA 6Gb/s (C622), 12x SATA 6Gb/s (via Mini SAS SFF-8087, C622), 1x seriell, 1x TPM-Header
Grafik: ASPEED AST2500 - Onboard
RAID-Level: 0/1/5/10 (C622)
All solid capacitors, IPMI 2.0
weitere Informationen

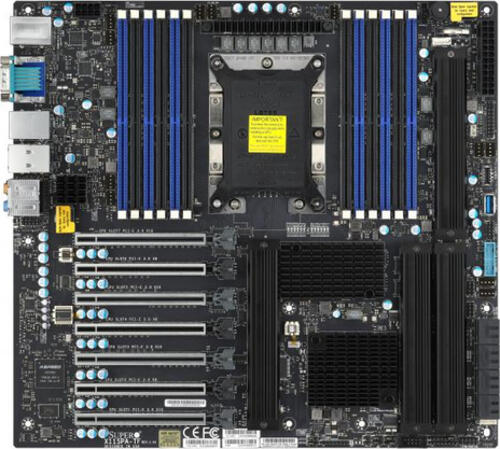

• Formfaktor: E-ATX (SSI EEB)
• Sockel: Intel 3647 (Narrow-ILM)
• Chipsatz: Intel C621
• RAM: 12x DDR4 DIMM, hexa PC4-23466L/DDR4-2933, max. 3TB (RDIMM), 3TB (3DS LRDIMM), 3TB (DCPMM)
• Erweiterungsslots: 7x PCIe 3.0 x16 (4x x16x, 3x x8), 4x M.2/M-Key (PCIe 3.0 x4/SATA, 22110/2280/2260/2242)
Anschlüsse extern: 1x VGA (AST2500), 1x USB-C 3.1 (10Gb/s, ASM3142), 1x USB-A 3.1 (10Gb/s, ASM3142), 4x USB-A 3.0 (5Gb/s), 1x 10GBase-T (Marvell AQtion AQC107), 1x Gb LAN (Intel I210-AT), 5x Klinke, 1x Toslink, 1x seriell, 1x Management-Port (RJ-45)
Anschlüsse intern: 1x USB-C 3.1 Key-A Header (10Gb/s, ASM3142), 1x USB 3.0 Header (5Gb/s, 2x USB 3.0), 1x USB-A 3.1 (10Gb/s, onboard, ASM3142), 1x USB 2.0 Header (480Mb/s, 2x USB 2.0), 8x SATA 6Gb/s (C621), 1x seriell, 1x TPM-Header
Audio: 7.1 (Realtek ALC888S)
Grafik: ASPEED AST2500 - Onboard
RAID-Level: 0/1/5/10 (C621)
All solid capacitors, IPMI 2.0, PLX PEX 8747 Switch, 4x M.2-Passivkühler
weitere Informationen

• Formfaktor: E-ATX (SSI EEB)
• Sockel: 2x Intel 3647 (Narrow-ILM), spread Layout
• Chipsatz: Intel C621
• Erweiterungsslots: 2x PCIe 3.0 x16, 4x PCIe 3.0 x8, 2x Mezzanine-Modul (PCIe 3.0 x8), 2x M.2/M-Key (PCIe 3.0 x4/SATA, 2280/2260/2242), 2x Mini SAS HD SFF-8643 (SATA)
• Anschlüsse extern: 1x VGA (AST2500), 2x USB-A 3.0 (5Gb/s), 2x Gb LAN (Intel I350-AM2), 1x Management-Port (RJ-45)
Anschlüsse intern: 1x USB 3.0 Header (5Gb/s, 2x USB 3.0), 2x USB 2.0 Header (480Mb/s, 4x USB 2.0), 3x SATA 6Gb/s (C621), 8x SATA 6Gb/s (via Mini SAS HD SFF-8643, C621), 1x seriell, 1x TPM-Header, 1x VROC-Header, 1x Cardreader (microSD)
Grafik: ASPEED AST2500 - Onboard
RAID-Level: 0/1/5/10 (C621)
All solid capacitors, IPMI 2.0, ASWM Enterprise, Diagnostic LED (Segmentanzeige, extern)
weitere Informationen

Supermicro X11DPH-TQ. Prozessorhersteller: Intel, Prozessorsockel: LGA 3647 (Socket P), Systembus-Rate: 10,4 GT/s. Unterstützte Arbeitsspeicher: DDR4-SDRAM, RAM-Speicher maximal: 2,05 TB, Speicherspannung: 1.2 V. Unterstützte Speicherlaufwerk-Schnittstellen: SATA III, RAID Level: 1, 5, 10. Ethernet Schnittstellen Typ: 10 Gigabit Ethernet, LAN-Controller: Intel X557. Motherboardformfaktor: Erweitertes ATX, Motherboard Chipsatz: Intel C628

• Formfaktor: proprietär (13x12)
• Typ: 2x Intel Sockel 3647, spread Layout
• Chipsatz: Intel C621
• Erweiterungsslots: 1x PCIe 3.0 x32 (Riser-Card), 2x PCIe 3.0 x16 (Riser-Card), 4x PCIe 3.0 x8, 4x M.2/M-Key (PCIe 3.0 x4/SATA, 22110/2280/2260)
• Anschlüsse extern: 1x VGA, 4x USB-A 3.0, 2x Gb LAN (Intel C621), 1x Management-Port (RJ-45)
Anschlüsse intern: 4x USB 3.0, 1x USB-A 3.0 (onboard), 10x SATA 6Gb/s (C621), 1x seriell, 1x TPM-Header
RAID-Level: 0/1/5/10 (C621)
Grafik: Aspeed AST2500
All solid capacitors, IPMI 2.0
weitere Informationen

• Formfaktor: µATX
• Sockel: Intel 3647 (Narrow-ILM)
• Chipsatz: Intel C622
• Erweiterungsslots: 2x PCIe 3.0 x16, 1x PCIe 3.0 x8, 1x M.2/M-Key (PCIe 3.0 x4, 2280/2242)
• Anschlüsse extern: 1x VGA (AST2500), 2x USB-A 3.0 (5Gb/s), 2x USB-A 2.0 (480Mb/s), 2x 10GBase-SFP+ (Inphi CS4227), 1x seriell, 1x Management-Port (RJ-45)
Anschlüsse intern: 2x USB 3.0 Header (5Gb/s, 4x USB 3.0), 1x USB 2.0 Header (480Mb/s, 2x USB 2.0), 1x USB-A 2.0 Buchse (480Mb/s), 12x SATA 6Gb/s (C622), 1x seriell, 1x TPM-Header
Grafik: ASPEED AST2500 - Onboard
RAID-Level: 0/1/5/10 (C622)
All solid capacitors, IPMI 2.0
weitere Informationen

• Formfaktor: proprietär (8x13)
• Typ: 1x Intel Sockel 3647
• Chipsatz: Intel C622
• Erweiterungsslots: 1x PCIe 3.0 x32 (Riser-Card), 1x PCIe 3.0 x16 (x8), 1x M.2/M-Key (PCIe 3.0 x4/SATA, 22110/2280)
• Anschlüsse extern: 1x VGA, 2x USB-A 3.0, 2x USB-A 2.0, 2x 10GBase-T (Intel X722/Intel X557), 1x seriell, 1x Management-Port (RJ-45)
Anschlüsse intern: 2x USB 3.0, 1x USB-A 3.0 (onboard), 5x USB 2.0, 1x USB-A 2.0 (onboard), 10x SATA 6Gb/s (C622), 1x seriell, 1x TPM-Header
RAID-Level: 0/1/5/10 (C622)
Grafik: Aspeed AST2500
All solid capacitors, IPMI 2.0
weitere Informationen

Supermicro X11DPH-I. Prozessorhersteller: Intel, Prozessorsockel: LGA 3647 (Socket P), Systembus-Rate: 10,4 GT/s. Unterstützte Arbeitsspeicher: DDR4-SDRAM, RAM-Speicher maximal: 2,05 TB, Speicherspannung: 1.2 V. Unterstützte Speicherlaufwerk-Schnittstellen: SATA III, RAID Level: 0, 1, 5, 10. Ethernet Schnittstellen Typ: Gigabit Ethernet. Komponente für: Server, Motherboardformfaktor: Erweitertes ATX, Motherboard Chipsatz: Intel C621

• Formfaktor: proprietär (8x13)
• Typ: 1x Intel Sockel 3647
• Chipsatz: Intel C622
• Erweiterungsslots: 1x PCIe 3.0 x32 (Riser-Card), 1x PCIe 3.0 x16 (x8), 1x M.2/M-Key (PCIe 3.0 x4/SATA, 22110/2280)
• Anschlüsse extern: 1x VGA, 2x USB-A 3.0, 2x USB-A 2.0, 2x 10GBase-T (Intel X722/Intel X557), 1x seriell, 1x Management-Port (RJ-45)
Anschlüsse intern: 2x USB 3.0, 1x USB-A 3.0 (onboard), 5x USB 2.0, 1x USB-A 2.0 (onboard), 10x SATA 6Gb/s (C622), 1x seriell, 1x TPM-Header
RAID-Level: 0/1/5/10 (C622)
Grafik: Aspeed AST2500
All solid capacitors, IPMI 2.0
weitere Informationen

Supermicro X11DDW-NT. Prozessorhersteller: Intel, Systembus-Rate: 10,4 GT/s, Prozessor Verlustleistung (max): 205 W. Unterstützte Arbeitsspeicher: DDR4-SDRAM, RAM-Speicher maximal: 1,54 TB, Speicherspannung: 1.2 V. Unterstützte Speicherlaufwerk-Schnittstellen: SATA III, RAID Level: 0, 1, 5, 10. On-Board Grafikadaptermodell: Aspeed AST2500. Ethernet Schnittstellen Typ: 10 Gigabit Ethernet

• Formfaktor: proprietär (13x12)
• Sockel: 2x Intel 3647 (Narrow-ILM), spread Layout
• Chipsatz: Intel C622
• Erweiterungsslots: 1x PCIe 3.0 x32 (Riser-Card), 2x PCIe 3.0 x16 (Riser-Card), 4x PCIe 3.0 x8, 4x M.2/M-Key (PCIe 3.0 x4/SATA, 22110/2280/2260)
• Anschlüsse extern: 1x VGA (AST2500), 4x USB-A 3.0 (5Gb/s), 2x 10GBase-T (Intel X557), 1x Management-Port (RJ-45)
Anschlüsse intern: 2x USB 3.0 Header (5Gb/s, 4x USB 3.0), 1x USB-A 3.0 Buchse (5Gb/s), 10x SATA 6Gb/s (C622), 1x seriell, 1x TPM-Header
Grafik: ASPEED AST2500 (Onboard)
RAID-Level: 0/1/5/10 (C622)
All solid capacitors, IPMI 2.0
weitere Informationen

• Formfaktor: ATX
• Sockel: Intel 3647 (Narrow-ILM)
• Chipsatz: Intel C622
• VRM: unbekannt
• MOSFETs CPU: unbekannt
MOSFETs SoC: unbekannt
Erweiterungsslots: 1x PCIe 3.0 x16, 3x PCIe 3.0 x8 (2x x8, 1x x4), 1x M.2/M-Key (PCIe 3.0 x4/SATA, 2280)
Anschlüsse extern: 1x VGA (AST2500), 2x USB-A 3.0 (5Gb/s), 2x USB-A 2.0 (480Mb/s), 2x 10GBase-SFP+ (Intel X722/Inphi CS4227), 1x seriell, 1x Management-Port (RJ-45)
Anschlüsse intern: 1x USB 3.0 Header (5Gb/s, 2x USB 3.0), 1x USB-A 3.0 Buchse (5Gb/s), 3x USB 2.0 Header (480Mb/s, 6x USB 2.0), 10x SATA 6Gb/s (C622), 1x seriell, 1x TPM-Header
Grafik: ASPEED AST2500 (Onboard)
RAID-Level: 0/1/5/10 (C622)
All solid capacitors, IPMI 2.0
weitere Informationen

• Formfaktor: ATX
• Sockel: 2x Intel 3647 (Square-ILM), shadowed Layout
• Chipsatz: Intel C621
• Erweiterungsslots: 2x PCIe 3.0 x16, 4x PCIe 3.0 x8 (x4), 1x M.2/M-Key (PCIe 3.0 x4/SATA, 2280/2260)
• Anschlüsse extern: 1x VGA (AST2500), 2x USB-A 2.0 (480Mb/s), 2x Gb LAN (Marvell 88E1512 PHY), 1x Management-Port (RJ-45)
Anschlüsse intern: 1x USB 3.0 Header (5Gb/s, 2x USB 3.0), 1x USB-A 3.0 Buchse (5Gb/s), 1x USB 2.0 Header (480Mb/s, 2x USB 2.0), 10x SATA 6Gb/s (C621), 1x seriell, 1x TPM-Header
Grafik: ASPEED AST2500 (Onboard)
RAID-Level: 0/1/5/10 (C621)
All solid capacitors, IPMI 2.0
weitere Informationen

Supermicro X11DPH-T. Prozessorhersteller: Intel, Prozessorsockel: LGA 3647 (Socket P), Systembus-Rate: 10,4 GT/s. Unterstützte Arbeitsspeicher: DDR4-SDRAM, RAM-Speicher maximal: 2 TB, Unterstützte Arbeitsspeichergeschwindigkeit: 2133,2400,2666 MHz. Unterstützte Speicherlaufwerk-Schnittstellen: SATA III, RAID Level: 0, 1, 5, 10. On-Board Grafikadaptermodell: Aspeed AST2500. Ethernet Schnittstellen Typ: 10 Gigabit Ethernet

• Formfaktor: µATX
• Sockel: Intel 3647 (Narrow-ILM)
• Chipsatz: Intel C621
• Erweiterungsslots: 2x PCIe 3.0 x16, 1x PCIe 3.0 x8, 1x M.2/M-Key (PCIe 3.0 x4, 2280/2242)
• Anschlüsse extern: 1x VGA (AST2500), 2x USB-A 3.0 (5Gb/s), 2x USB-A 2.0 (480Mb/s), 2x Gb LAN (Marvell 88E1512), 1x seriell, 1x Management-Port (RJ-45)
Anschlüsse intern: 2x USB 3.0 Header (5Gb/s, 4x USB 3.0), 1x USB 2.0 Header (480Mb/s, 2x USB 2.0), 1x USB-A 2.0 Buchse (480Mb/s), 12x SATA 6Gb/s (C621), 1x seriell, 1x TPM-Header
Grafik: ASPEED AST2500 (Onboard)
RAID-Level: 0/1/5/10 (C621)
All solid capacitors, IPMI 2.0
weitere Informationen

• Formfaktor: E-ATX (SSI EEB)
• Sockel: 2x Intel 3647 (Narrow-ILM), shadowed Layout
• Chipsatz: Intel C621
• Erweiterungsslots: 4x PCIe 3.0 x16, 2x PCIe 3.0 x8, 1x M.2/M-Key (PCIe 3.0 x4, 22110/2280/2260), 2x OCuLink (PCIe 3.0 x4), 3x SlimSAS (SATA)
• Anschlüsse extern: 1x VGA (AST2500), 2x USB-A 3.0 (5Gb/s), 2x USB-A 2.0 (480Mb/s), 2x Gb LAN (Marvell 88E1512), 1x seriell, 1x Management-Port (RJ-45)
Anschlüsse intern: 1x USB 3.0 Header (5Gb/s, 2x USB 3.0), 1x USB-A 3.0 Buchse (5Gb/s), 1x USB 2.0 Header (480Mb/s, 2x USB 2.0), 2x SATA 6Gb/s (C621), 12x SATA 6Gb/s (via SlimSAS, C621), 1x seriell, 1x TPM-Header
Grafik: ASPEED AST2500 (Onboard)
RAID-Level: 0/1/5/10 (C621)
All solid capacitors, IPMI 2.0
weitere Informationen

Supermicro X11DDW-L. Prozessorhersteller: Intel, Prozessorsockel: LGA 3647 (Socket P), Systembus-Rate: 10,4 GT/s. Unterstützte Arbeitsspeicher: DDR4-SDRAM, RAM-Speicher maximal: 1,5 TB, Speicherspannung: 1.2 V. Unterstützte Speicherlaufwerk-Schnittstellen: SATA III, RAID Level: 0, 1, 5, 10. On-Board Grafikadaptermodell: Aspeed AST2500. Ethernet Schnittstellen Typ: Gigabit Ethernet

Supermicro X11SPH-nCTF. Prozessorhersteller: Intel, Prozessorsockel: LGA 3647 (Socket P), Kompatible Prozessoren: Intel Xeon. Unterstützte Arbeitsspeicher: DDR4-SDRAM, RAM-Speicher maximal: 1 TB, Speicherspannung: 1.2 V. Unterstützte Speicherlaufwerk-Schnittstellen: SATA III, RAID Level: 0, 1, 5, 10. On-Board Grafikadaptermodell: Aspeed AST2500. Ethernet Schnittstellen Typ: 10 Gigabit Ethernet

• Formfaktor: E-ATX (SSI EEB)
• Typ: 2x Intel Sockel 3647, shadowed Layout
• Chipsatz: Intel C621
• Erweiterungsslots: 3x PCIe 3.0 x16, 3x PCIe 3.0 x8
• Anschlüsse extern: 1x VGA, 4x USB-A 3.0, 2x Gb LAN (C621), 6x Klinke, 1x PS/2 Combo, 1x seriell, 1x Management-Port (RJ-45)
Anschlüsse intern: 2x USB 3.0, 8x SATA 6Gb/s (C621), 8x SAS 12Gb/s (LSI SAS 3008), 1x seriell, 1x TPM-Header
RAID-Level: 0/1/5/10 (C621), 0/1/10 (LSI SAS 3008)
Grafik: Aspeed AST2500
All solid capacitors, IPMI 2.0
weitere Informationen
