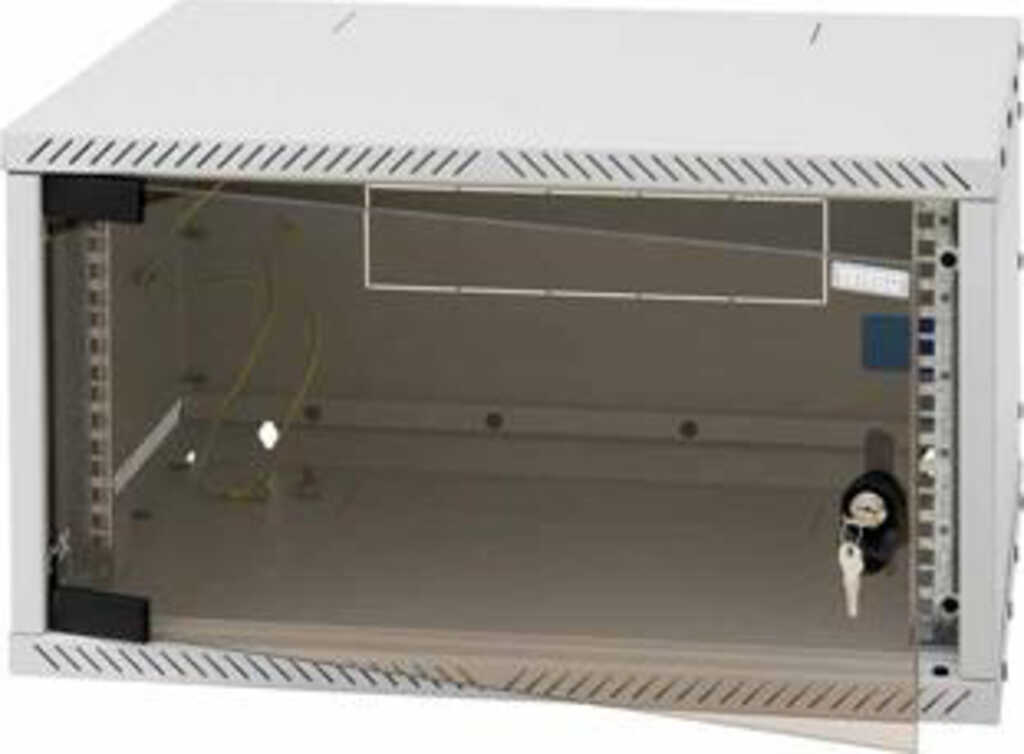

Der RXA-Wandverteiler ist ein Vertreter der sog. Flat-Pack-Konzeption, worunter man ein zerlegbares Gehäuse versteht, das auch zerlegt geliefert wird.

Flat-Pack-Konzeption
Diese verringert die Transport- und Lagerkosten, was zusammen mit der einzigartigen Konstruktion zu einem attraktiven Preis unter Beibehaltung sämtlicher Funktionseigenschaften beiträgt.

Montage
Dank der einzigartigen Konstruktion ist die Montage des RXA eine Sache von wenigen Minuten und erfordert fast kein Werkzeug Torx T25. Die einzelnen Teile werden durch Kunststoffstecker verbunden.

Beschreibung, Verwendungszweck

Zerlegbarer 19"-Wandverteiler mit Schutzgrad IP30, der in zerlegtem Zustand geliefert wird
Das Gehäuse wird direkt an der Wand befestigt
Bestandteil des Verteilers sind zwei verstellbare vertikale Rasterschienen
Verteilerkonstruktion: Das Gehäuse besteht aus mit Kunststoffsteckern verbundenen Teilen / Vollglastür mit 4 mm starkem Sicherheitsglas
Die zulässige Belastbarkeit der einzelnen Türen betragt max. 10 kg
Die Mindestauftragsdicke beträgt 65 Mikrometer
Die Gehäuse sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt
Sämtliche Teile sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Gehäuses ordnungsgemäßbefestigt und eingesteckt sein müssen
Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt
Kabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten in der Rückwand des Gehäuses sowie jeweils eine weitere im Dach und Boden

Betriebsbedienung
Einsatzbedingungen:

Büroräume
Der Verteiler ist nicht für einen Außeneinsatz oder unter Bedingungen bestimmt, die einen negativen Einfluss auf seine Funktion und die der installierten Komponenten haben können z. B. Umgebung mit Explosionsgefahr oder feuchte und nasse Räume

Er ist zu schützen vor:

mechanischer Beschädigung
unsachgemäßer Behandlung
einer anderen als der für den Verteiler vorgesehenen Verwendung

Unter einer falschen Behandlung versteht man insbesondere:

Überlastung Überschreitung der empfohlenen Maximallast
Installation von Anlagen, die den Betrieb und die Funktionsweise des Verteilers bzw. der installierten Komponenten negativ beeinflussen können
Eingriffe in die Verteilerkonstruktion und sein Design

Montage des Verteilers:

Das Gehäuse wird mit Schrauben, Dübeln und Unterlegscheiben im Beipack an der Wand befestigt. Der Lochabstand für die Aufhängung ist im Verteilerschema mit dem Wert "Rbezeichnet
Um die empfohlene zulässige Maximallast zu gewährleisten, muss das Gehäuse an einer Wand mit entsprechender Tragkraft Ziegel-, Betonwand o. ä. befestigt und die installierte Last gleichmäßig verteilt werden

Umweltschutz:

Alle Teile werden aus wiederverwertbaren Materialien gefertigt. Sie sind nach der Ausmusterung des Verteilers gemäßder geltenden Vorschriften zu entsorgen

Technische Daten:

19Wandschrank zerlegbar, einteilig
4HE Wandschrank
Glastür
Abmessungen: Breite 550mm, Höhe 230mm, Tiefe 400mm
RAL 7035 lichtgrau

Datenblatt

Merkmale
Typ:	Freistehendes Gestell
Höchstgewichtskapazität:	25 kg
Produktfarbe:	Grau
Gewicht und Abmessungen
Breite:	550 mm
Tiefe:	550 mm
Höhe:	230 mm
Gewicht:	11,2 kg

Hinweis: Die Beschreibung und das Datenblatt werden von Icecat zur Verfügung gestellt. Für die Richtigkeit und Vollständigkeit der aufgeführten Daten wird keine Haftung übernommen.
